雷达物位计是通过发射电磁波并接收反射波来测量物位。
1、雷达物位计的测量原理
能量很低的微波脉冲通过天线系统发出，经被测介质表面反射后，再被天线接收，经历的时间通过电子部件处理得出介质与探头之间的距离，送DCS控制系统进行显示、报警。微波从被发射－反射－接受的时间与探头到介质表面的距离成正比，关系为：D=CT/2。公式中：微波的传输速度C为常数，测出雷达物位计记录微波经历的时间T，可得出液面到雷达天线的距离D。空罐槽的高度E减去雷达天线测距离D就可以得出实际液位的高度。如图1所示：L=E-D。公式中：L表示槽罐实际液位；E表示槽罐自身高度；D表示雷达测量距离。

3301HA1S1V4AM0110RAE3M1C1导波雷达液位计 WVD

2、雷达物位计的特点
①测量高度可以灵活更改，适宜多种不同高度槽罐测量
例如WWDLD80系列测量范围在100m-70m内可以任意设置。测量范围与雷达物位计的选型即天线有关。
②应用场合比较广，可连续准确地测量
高频雷达物位计作为非接触式液位测量仪器，采用一体化设计，主要有金属外壳、电子部件、天线系统组成，使用中不存在机械磨损。天线等关键部件采用高质量的材料，抗腐蚀能力强。雷达物位计采用的是发射、接收电磁波，在氧化铝生产应用中，WWDLD80系列高频雷达物位计发射出的微波脉冲无论各种被测介质都能够反射，并且雷达物位计有棒式、多种喇叭式、缆式能够应用在更复杂的工矿条件，不受高温、泡沫、粉尘、蒸汽等的影响。故雷达物位计在恶劣条件下功效显著，无论是有毒介质，还是腐蚀性介质，也无论是液体还是浆状、固体介质，它都可以连续准确地测量。
③安装、维护方便，操作简单
雷达物位计质量轻，通过螺纹或法兰连接安装在槽罐的上面，可采用二线制的24VDC供电，功耗低、用电安全，一名维护人员就可操作、维护，并且能通过表头显示报警故障。根据模块提示的错误代码，维护人员能及时分析故障，予以排除，或者为降低成本也可以寻找几个坏的雷达物位计，将里面的电子部件重新拼凑组装。参数设定方便，如WWDLD80系列雷达物位计可通过显示模块调试设定，也可用的手操器或装有WARE软件和文件的计算机进行设定。

3301HA1S1V4AM0110RAE3M1C1导波雷达液位计 WVD


3、雷达物位计的安装、使用
高频雷达物位计发射的电磁波由反射体（被测液面）反射，同时也会受到其他反射体的干扰，如容器壁、料面波动、搅拌等影响产生回波，造成错误液位，因此高频雷达物位计的安装十分重要。
①天线和介质表面距离需要保持一定的距离。是为了防止被测介质接触天线，在天线上会造成粘附，从而影响测量。如果在使用过程是天线上出现粘附，粘附对微波会造成强烈的反射，产生回波，显示满液位，需要及时清理，以免长期出现假液位。
②设计安装在有容器接管的槽罐上时，要保证天线下端末端伸出容器管至少10mm。是为了防止容器接管对测量产生干扰。
③雷达物位计要安装在易于安装接线、工人调试、拆卸、清理的位置。
④在球形或拱形罐顶上安装雷达物位计时，应该尽量将雷达物位计安装在罐顶半径的1/2处。如果安装在罐顶中央会产生多重回波。

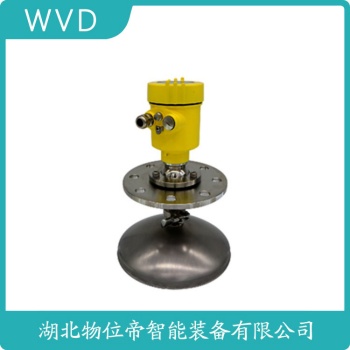

3301HA1S1V4AM0110RAE3M1C1导波雷达液位计WVD是一款专为工业液位测量设计的高精度测量设备，采用导波雷达技术，通过电磁波沿导波传播、遇到液面反射后回传的原理，实现对液位的精确监测。其测量精度可达毫米级，不受介质密度、压力、温度变化影响，尤其适用于粘稠、泡沫或蒸汽干扰较大的复杂工况。
该设备具备多种导波形式可选，可满足不同罐体结构和介质需求，安装灵活便捷。内置智能信号处理算法，能有效抑制噪声干扰，确保测量稳定性。同时，支持多种信号输出方式，便于与DCS、PLC等控制系统无缝集成，实现液位的实时监控与数据管理。
产品采用坚固的工业级设计，具备良好的腐蚀性和环境适应性，可长期稳定运行于石油化工、水处理、食品饮料等行业的储罐、反应釜等场景，为生产过程提供可靠的液位数据支持，助力企业优化工艺控制，提升生产效率。
