行程开关XCKP2153G11(ZCP21+ZCY53) WVD

行程开关XCKP2153G11(ZCP21+ZCY53) WVD

一、定义与作用
行程限位开关（Limit Switch）是一种用于检测机械运动位置或行程的机电控制元件，通过机械碰撞触发开关动作，实现电路的通断控制。其核心作用包括：
安全保护：防止机械部件超出安全行程范围，避免设备损坏或事故（如起重机超限坠落）。
位置控制：在自动化设备中标记特定位置，触发后续动作（如传送带定位、机床刀具换位）。
流程控制：与PLC、继电器等联动，实现自动化流程的顺序控制。

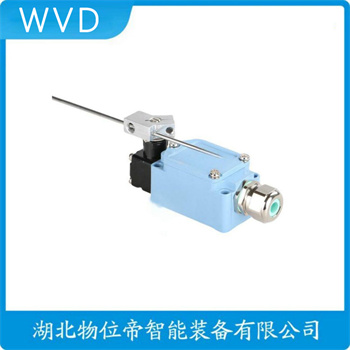

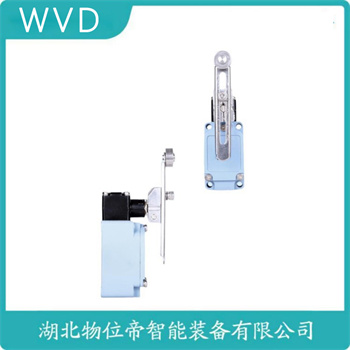

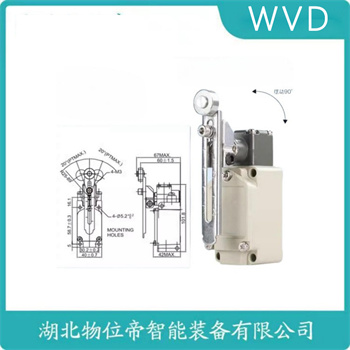

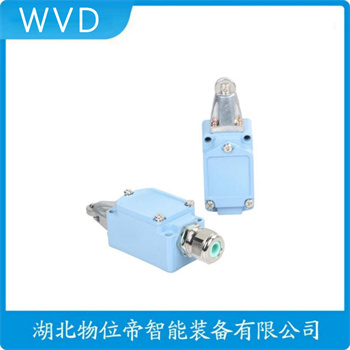

行程开关XCKP2153G11(ZCP21+ZCY53) WVD是一款专为工业自动化控制设计的精密位置检测元件，主要用于机械设备的行程限位、位置反馈及安全保护，通过物理接触触发信号转换，实现对设备运行状态的精准控制。
该产品结构紧凑，采用模块化设计，核心组件ZCP21为直动式动作机构，响应灵敏，可精准捕捉位移信号；ZCY53则为高可靠性触点单元，采用银合金材质，具备低接触电阻、强抗电弧能力，确保在高频次操作下仍能稳定通断。电气防护方面，内置过电压缓冲电路，有效抑制浪涌冲击，兼容AC 220V/DC 24V等多种控制电压，适配不同工业场景的电气需求。
外壳采用增强型工程塑料，密封设计达到IP65防护等级，可防尘防水，适用于潮湿、多尘等复杂工业环境。机械寿命高达100次以上，金属传动部件经硬化处理，磨性强，长期运行不易变形。
广泛应用于机床、自动化生产线、物流输送设备、起重机械等领域，通过精确的位置控制，有效避免设备超程运行，生产安全与效率，是工业自动化系统中不可或缺的基础元件。

行程开关XCKP2153G11(ZCP21+ZCY53) WVD


二、工作原理
行程限位开关通过机械部件（如滚轮、杠杆、柱塞）与运动目标直接接触，推动内部触点动作：
常开（NO）/常闭（NC）触点：
默认状态：常开触点断开，常闭触点闭合。
触发后：常开触点闭合，常闭触点断开，改变电路状态。
复位方式：
自动复位：目标离开后，开关通过弹簧自动恢复初始状态（如滚轮式）。
手动复位：需人工操作恢复（如紧急停止按钮）。


行程开关XCKP2153G11(ZCP21+ZCY53) WVD


行程开关的使用规范主要包括安装、操作和维护三方面，帮你快速掌握关键要点：


一、安装规范
位置准确‌：确保挡铁与撞块位置符合控制电路要求，能可靠碰撞。
安装牢固‌：避免松动导致误动作。
滚轮方向‌：滚轮装在传动杆内侧或外侧，需根据型号选择。
二、操作规范
定期检查‌：清除油垢、粉尘，清理触头。
动作灵活‌：确保开关动作可靠，防止接触不良。
接线牢固‌：避免接线松脱引发安全事故。
三、维护规范
定期保养‌：定期检查行程开关，确保其正常工作。
防误动作‌：防止因接触不良或接线松脱产生误动作。

行程开关XCKP2153G11(ZCP21+ZCY53) WVD
