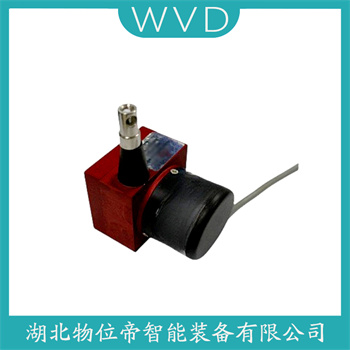

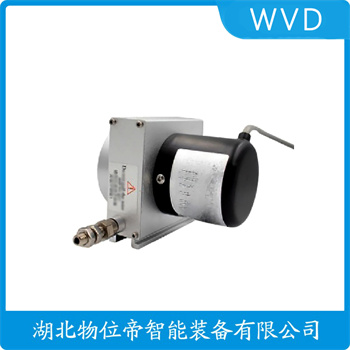

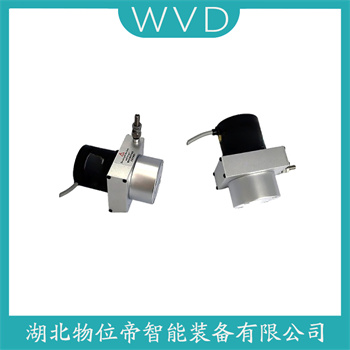

拉线位移传感器MPS-L-6500MM-A4 WVD

拉线位移传感器MPS-L-6500MM-A4 WVD

拉绳位移传感器（又称拉线位移传感器、拉绳编码器）是一种基于**绳轮传动+角度传感器**的线性位移测量装置，通过将直线位移量转换为可采集的电信号，实现对物体直线运动的位置、行程、速度的监测。它具有体积小、量程大、安装灵活、成本适中的特点，广泛应用于工业自动化、工程机械、仓储物流等领域。

一、 核心工作原理
拉绳位移传感器的核心是 **“直线位移→角度位移→电信号”** 的转换过程，主要结构与原理如下：
1.  **机械结构：由钢丝绳、绕线轮、复位弹簧、角度传感器 四部分组成。
    - 钢丝绳一端固定在被测运动物体上，另一端缠绕在带复位弹簧的绕线轮上；
    - 绕线轮与角度传感器的转轴刚性连接。
2.  **测量逻辑**
    - 当被测物体做直线运动时，拉动钢丝绳带动绕线轮旋转，复位弹簧同步被拉伸/收缩，保证钢丝绳始终处于张紧状态；
    角度传感器将旋转角度转换为标准电信号输出，经计算即可得到被测物体的直线位移值。

MPS-L-6500MM-A4拉线位移传感器是一种高精度位移测量设备，采用拉线式结构设计，通过拉线与被测物体连接，实时监测线性位移变化。其拉线采用高强度不锈钢材质，表面经特殊处理，磨腐蚀，确保在复杂工况下长期稳定运行。
该传感器大测量行程达6500mm，满足大范围位移监测需求。内置高精度测量元件，支持模拟量信号输出（如4-20mA或0-10V），分辨率可达0.01mm，精度±0.1%FS，响应速度快，动态性能优异。外壳采用铝合金材质，防护等级达IP65，可有效防尘防水，适应多种工业环境。
广泛应用于工业自动化、机械制造、特种设备位移监测等领域，如大型机床工作台定位、液压缸行程控制、桥梁变形监测、舞台机械位移跟踪等。其结构紧凑、安装便捷，能为设备提供可靠的位置反馈，助力提升系统自动化控制精度与运行稳定性。
拉线位移传感器MPS-L-6500MM-A4 WVD


典型应用场景
工业自动化：机床工作台位移定位、机器人手臂行程监测、输送带张紧度调节。
工程机械：挖掘机动臂 / 斗杆行程测量、起重机吊臂伸缩定位、液压油缸位移反馈。
仓储物流：立体仓库堆垛机定位、升降平台行程控制、AGV 小车运动轨迹监测。
其他领域：水利闸门开度监测、建筑机械沉降测量、医疗设备（如康复器械）的位移控制。
安装与使用注意事项
安装时需保证钢丝绳拉出方向与被测物体运动方向平行，避免钢丝绳偏斜导致磨损或测量误差。
被测物体运动速度需在传感器额定响应速度内，防止超速导致钢丝绳断裂或传感器损坏。
定期检查钢丝绳的张紧度和磨损情况，老化、断丝的钢丝绳需及时更换，避免影响测量精度。
户外使用时，需加装防护装置避免雨水、沙尘直接侵入传感器内部，同时做好电缆的防水处理。
