拉线位移传感器MLT-J500-V1 WVD

拉线位移传感器MLT-J500-V1 WVD

拉绳位移传感器（又称拉线位移传感器、拉绳编码器）是一种基于**绳轮传动+角度传感器**的线性位移测量装置，通过将直线位移量转换为可采集的电信号，实现对物体直线运动的位置、行程、速度的监测。它具有体积小、量程大、安装灵活、成本适中的特点，广泛应用于工业自动化、工程机械、仓储物流等领域。

一、 核心工作原理
拉绳位移传感器的核心是 **“直线位移→角度位移→电信号”** 的转换过程，主要结构与原理如下：
1.  **机械结构：由钢丝绳、绕线轮、复位弹簧、角度传感器 四部分组成。
    - 钢丝绳一端固定在被测运动物体上，另一端缠绕在带复位弹簧的绕线轮上；
    - 绕线轮与角度传感器的转轴刚性连接。
2.  **测量逻辑**
    - 当被测物体做直线运动时，拉动钢丝绳带动绕线轮旋转，复位弹簧同步被拉伸/收缩，保证钢丝绳始终处于张紧状态；
    角度传感器将旋转角度转换为标准电信号输出，经计算即可得到被测物体的直线位移值。

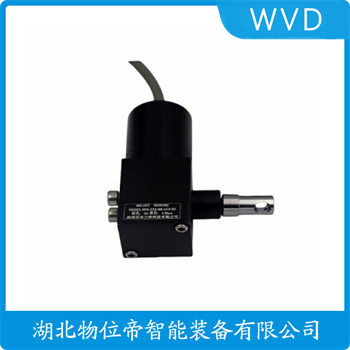

MLT-J500-V1拉线位移传感器是一种高精度位移测量装置，主要用于线性位移的精确检测与反馈。其工作原理是通过拉线连接被测物体，拉线移动时带动内置高精度编码器转动，将位移量转化为标准的电信号（如电压、电流或数字信号）输出，实现位移的实时监测。
该传感器量程覆盖0-500mm，重复精度可达±0.01mm，满足工业场景对高精度测量的需求。外壳采用铝合金材质，防护等级达IP65，具备良好的防尘防水性能，适应复杂工业环境。内置温度补偿模块，在-20℃至+80℃温度范围内保持测量稳定性，减少环境因素干扰。
其结构紧凑、安装便捷，输出信号兼容性强，可轻松集成到控制系统。广泛应用于机床工作台定位、液压缸行程监测、机器人关节控制、桥梁健康监测等场景，为设备运行提供可靠的位置反馈数据，助力提升自动化系统的测量精度与运行稳定性。
拉线位移传感器MLT-J500-V1 WVD


典型应用场景
工业自动化：机床工作台位移定位、机器人手臂行程监测、输送带张紧度调节。
工程机械：挖掘机动臂 / 斗杆行程测量、起重机吊臂伸缩定位、液压油缸位移反馈。
仓储物流：立体仓库堆垛机定位、升降平台行程控制、AGV 小车运动轨迹监测。
其他领域：水利闸门开度监测、建筑机械沉降测量、医疗设备（如康复器械）的位移控制。
安装与使用注意事项
安装时需保证钢丝绳拉出方向与被测物体运动方向平行，避免钢丝绳偏斜导致磨损或测量误差。
被测物体运动速度需在传感器额定响应速度内，防止超速导致钢丝绳断裂或传感器损坏。
定期检查钢丝绳的张紧度和磨损情况，老化、断丝的钢丝绳需及时更换，避免影响测量精度。
户外使用时，需加装防护装置避免雨水、沙尘直接侵入传感器内部，同时做好电缆的防水处理。
