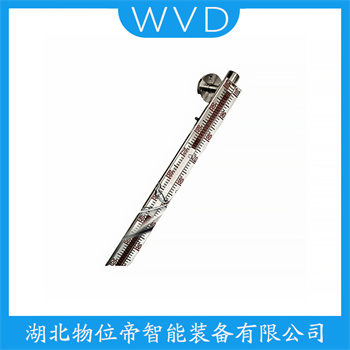

UHZ-279/CF-UB 磁浮子液位计操作流程

UHZ-279/CF-UB 磁浮子液位计操作流程

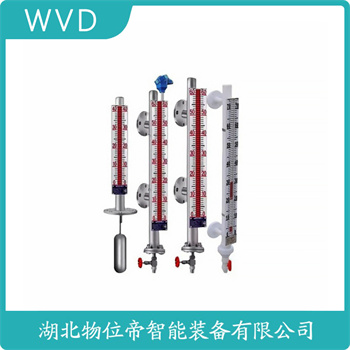

磁翻板液位计是一种广泛应用于工业领域的液位测量仪表，它基于浮力原理和磁性耦合原理工作，能够直观、可靠地显示容器内液位的高度，并可实现远程监控。


一、工作原理
浮力原理：磁翻板液位计的核心部件是封闭在测量管中的磁性浮子。当容器内液位升降时，浮子随之上下移动。
磁性耦合传递：浮子内部装有磁钢，其磁场通过磁性耦合作用驱动显示面板上的磁性翻片翻转。通常，红色和白色分别表示液相和气相区域，翻片的翻转直接指示液位高度。
信号输出（可选）：
可在测量管侧加装干簧管或磁致伸缩传感器，检测浮子位置。
通过电子模块将液位变化转换为标准模拟信号（如4～20mA）或数字信号，传输至远程监控系统。

二、产品特点
读数直观：磁翻板指示器以红白双色显示液位，视角宽，读数清晰，便于操作人员快速获取液位信息。
结构简单，安装方便：设计紧凑，安装过程简便，无需复杂工具，维护费用低。
密封性强，防泄漏：采用特殊接口处理，适用于高温、高压、腐蚀的场合，确保测量准确性和安全性。
振动，适应性强：能在液位波动大的工况下稳定工作，适用于各种复杂环境。
功能齐全：
可实现就地显示、远传变送、报警控制等功能。
可选配上下限开关输出，实现液位的自动控制或报警。
测量范围大：全过程测量无盲区，显示清晰，适合大范围液位测量。

UHZ-279/CF-UB 磁浮子液位计操作流程



三、优势总结
可靠性高：结构简单，密封性强，适应各种恶劣工况。
安全性好：防泄漏、防爆设计，确保人员和设备安全。
经济实用：维护成本低，使用寿命长，性价比高。
功能多样：可实现就地显示、远传监控、报警控制等多种功能。
UHZ-279/CF-UB磁浮子液位计是一种用于各类容器液位连续测量的仪表，通过磁耦合原理实现液位实时显示，适用于水、油、腐蚀性液体等多种介质，具有结构简单、读数直观、维护便捷等特点。
安装时需确保仪表垂直安装，上下法兰与容器连接牢固，避免倾斜影响测量精度；使用前检查浮子是否活动自如，指示器刻度与量程是否匹配。接通电源后，液位变化带动浮子移动，通过磁耦合传递至指示器，直接读取液位数值。
日常维护中，定期清理浮子及测量管内壁附着物，检查磁耦合部件有无卡滞，避免强磁场干扰导致读数偏差；长期停用时应排空介质，防止结晶或腐蚀影响使用寿命。该仪表操作流程简便，无需复杂调试，即可实现稳定可靠的液位监测，广泛应用于工业生产中的液位管理场景。
