TDMW1500-44A雷达料位计 WVD

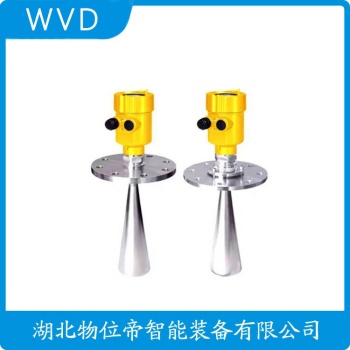

TDMW1500-44A雷达料位计 WVD
雷达物位计是通过发射电磁波并接收反射波来测量物位。
1、雷达物位计的测量原理
能量很低的微波脉冲通过天线系统发出，经被测介质表面反射后，再被天线接收，经历的时间通过电子部件处理得出介质与探头之间的距离，送DCS控制系统进行显示、报警。微波从被发射－反射－接受的时间与探头到介质表面的距离成正比，关系为：D=CT/2。公式中：微波的传输速度C为常数，测出雷达物位计记录微波经历的时间T，可得出液面到雷达天线的距离D。空罐槽的高度E减去雷达天线测距离D就可以得出实际液位的高度。如图1所示：L=E-D。公式中：L表示槽罐实际液位；E表示槽罐自身高度；D表示雷达测量距离。

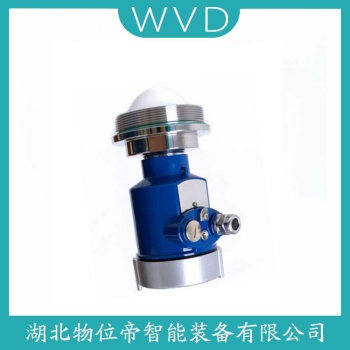

TDMW1500-44A雷达料位计 WVD

2、雷达物位计的特点
①测量高度可以灵活更改，适宜多种不同高度槽罐测量
例如WWDLD80系列测量范围在100m-70m内可以任意设置。测量范围与雷达物位计的选型即天线有关。
②应用场合比较广，可连续准确地测量
高频雷达物位计作为非接触式液位测量仪器，采用一体化设计，主要有金属外壳、电子部件、天线系统组成，使用中不存在机械磨损。天线等关键部件采用高质量的材料，抗腐蚀能力强。雷达物位计采用的是发射、接收电磁波，在氧化铝生产应用中，WWDLD80系列高频雷达物位计发射出的微波脉冲无论各种被测介质都能够反射，并且雷达物位计有棒式、多种喇叭式、缆式能够应用在更复杂的工矿条件，不受高温、泡沫、粉尘、蒸汽等的影响。故雷达物位计在恶劣条件下功效显著，无论是有毒介质，还是腐蚀性介质，也无论是液体还是浆状、固体介质，它都可以连续准确地测量。
③安装、维护方便，操作简单
雷达物位计质量轻，通过螺纹或法兰连接安装在槽罐的上面，可采用二线制的24VDC供电，功耗低、用电安全，一名维护人员就可操作、维护，并且能通过表头显示报警故障。根据模块提示的错误代码，维护人员能及时分析故障，予以排除，或者为降低成本也可以寻找几个坏的雷达物位计，将里面的电子部件重新拼凑组装。参数设定方便，如WWDLD80系列雷达物位计可通过显示模块调试设定，也可用的手操器或装有WARE软件和文件的计算机进行设定。

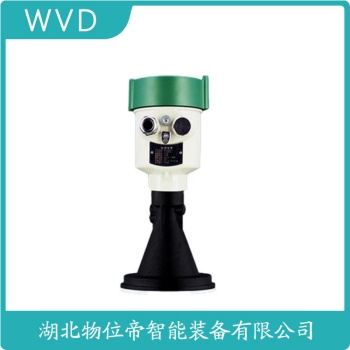

TDMW1500-44A雷达料位计 WVD


3、雷达物位计的安装、使用
高频雷达物位计发射的电磁波由反射体（被测液面）反射，同时也会受到其他反射体的干扰，如容器壁、料面波动、搅拌等影响产生回波，造成错误液位，因此高频雷达物位计的安装十分重要。
①天线和介质表面距离需要保持一定的距离。是为了防止被测介质接触天线，在天线上会造成粘附，从而影响测量。如果在使用过程是天线上出现粘附，粘附对微波会造成强烈的反射，产生回波，显示满液位，需要及时清理，以免长期出现假液位。
②设计安装在有容器接管的槽罐上时，要保证天线下端末端伸出容器管至少10mm。是为了防止容器接管对测量产生干扰。
③雷达物位计要安装在易于安装接线、工人调试、拆卸、清理的位置。
④在球形或拱形罐顶上安装雷达物位计时，应该尽量将雷达物位计安装在罐顶半径的1/2处。如果安装在罐顶中央会产生多重回波。

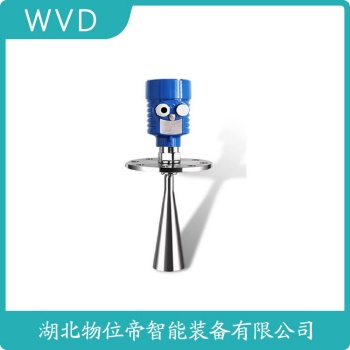

TDMW1500-44A雷达料位计 WVD是一款专为工业料位测量设计的高精度检测设备，采用导波雷达技术，通过发射和接收电磁波信号，实现对物料高度的精准感知。其测量原理基于时间飞行法，电磁波沿导波杆传播，在物料表面反射后被接收，通过计算信号传播时间换算出料位值，具备较强的抗干扰能力，可克服粉尘、蒸汽等复杂工况对测量的影响。
该产品测量范围覆盖0-30米，精度可达±3mm，支持4-20mA/HART数字信号输出，便于与DCS、PLC等控制系统无缝集成。采用顶部安装方式，结构紧凑，适用于各类料仓、储罐等密闭或开放容器，可满足固体物料（如粉料、颗粒料）和液体（如腐蚀性介质、高温液体）的测量需求。
内置温度补偿功能，确保在-40℃~80℃宽温域环境下稳定运行；导波杆设计可根据介质特性选择不同类型（如棒式、缆式），适应粘附性、低介电常数等特殊物料。其智能化诊断功能可实时监测设备状态，提供维护预警，降低运维成本。
凭借高精度、强适应性和可靠性，该产品为化工、建材、电力、冶金等行业的物料管理提供高效解决方案，助力企业实现生产过程的智能化控制与资源优化。
